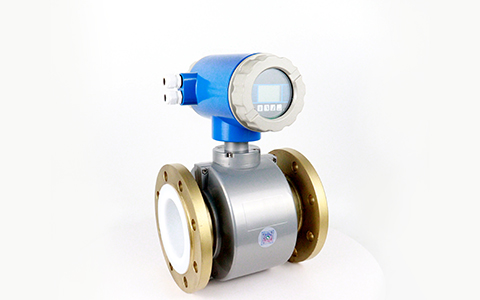

電磁流量計的輸出信號
電流輸出：雙向兩路，全隔離0~10mA/4~20mA
負載電阻0~10mA時是0~1.5k歐姆，4~20mA是0~750歐姆
頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000Hz范圍設定。
帶光電隔離的晶體管集電極雙向輸出。外接電源不大于35V,
導通時集電極最大電流為250mA。
脈沖輸出：正向和反向輸出，輸出脈沖上限可達5000~p/s。
脈沖當量0.001L~1.0m3/CP。脈沖寬度自動設置為20mS或方波。
帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V,
導通時集電極最大電流為250mA。
流向指示輸出：本流量計可測正反方向的流體流動流量，
并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10v高電平，
反向流體流動輸出0v的低電平。
報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。
外接電源不大于35v，導通時集電極最大電流為250mA。
報警狀態：液體空管、勵磁斷線、流量超限。
阻尼時間：在0~100s間分檔可選。
